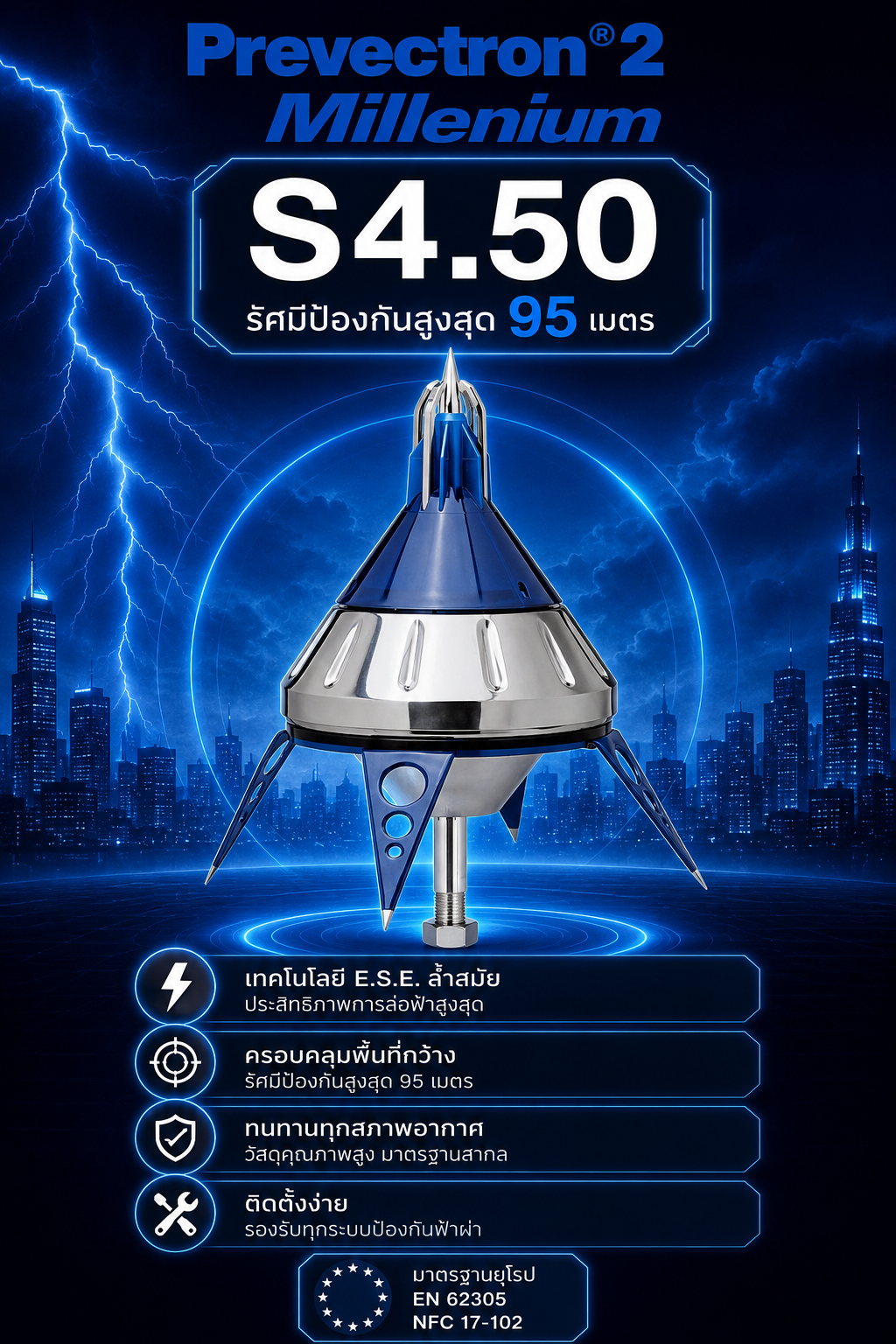

PREVECTRON2 Model : S4.50

หัวล่อฟ้าแบบ ESE สำหรับระบบป้องกันฟ้าผ่ามาตรฐาน NFC 17-102

หัวล่อฟ้า PREVECTRON2 S4.50 เป็น หัวล่อฟ้าแบบ ESE (Early Streamer Emission) หรือ สายล่อฟ้า สำหรับ ระบบป้องกันฟ้าผ่า ที่ออกแบบและทดสอบตามมาตรฐาน NFC 17-102 จากประเทศฝรั่งเศส เหมาะสำหรับอาคารขนาดใหญ่ ช่วยเพิ่มประสิทธิภาพของ ระบบป้องกันฟ้าผ่า เมื่อออกแบบและติดตั้งตามหลักวิศวกรรม

จุดเด่นของ PREVECTRON2 S 4.50

🛡 ออกแบบและทดสอบตามมาตรฐาน NFC 17-102

⚡ เทคโนโลยี Early Streamer Emission (ESE)

🇫🇷 ผลิตโดยบริษัทจาก ประเทศฝรั่งเศส

🏢 เหมาะสำหรับโรงงานอุตสาหกรรม อาคารสูง ศูนย์กระจายสินค้า คลังสินค้าขนาดใหญ่ และโครงการที่ต้องการพื้นที่คุ้มครองกว้าง

🔧 รองรับการติดตั้งร่วมกับระบบป้องกันฟ้าผ่า
ใช้งานร่วมกับ สายล่อฟ้า (Down Conductor), ระบบกราวด์ (Grounding System), Test Box และ Lightning Flash Counter

🌦 วัสดุแข็งแรง เหมาะสำหรับการติดตั้งภายนอกอาคาร

ข้อมูลทางเทคนิค

รายการ                                                  รายละเอียด

รุ่น                                                           PREVECTRON2 S4.50

ประเภท                                                   หัวล่อฟ้าแบบ Early Streamer Emission (ESE)

มาตรฐาน                                                 NF C 17-102

ประเทศผู้ผลิต                                          ประเทศฝรั่งเศส

การใช้งาน                                               ระบบป้องกันฟ้าผ่าสำหรับอาคารและสิ่งปลูกสร้าง

เหมาะสำหรับ                                           อาคารและโครงการขนาดใหญ่

ระบบที่ใช้งานร่วม                                     ระบบสายตัวนำลงดิน ระบบกราวด์ และ Lightning Counter

การติดตั้ง                                                 ติดตั้งตามการออกแบบของวิศวกรและมาตรฐานที่เกี่ยวข้อง

ข้อมูลทางเทคนิคของ PREVECTRON2 S4.50 ควรใช้ร่วมกับการออกแบบระบบป้องกันฟ้าผ่าโดยวิศวกร เพื่อกำหนดตำแหน่งติดตั้ง ความสูงของหัวล่อฟ้า ระบบสายตัวนำ และระบบกราวด์ให้เหมาะสมกับลักษณะของอาคารและระดับการป้องกันที่ต้องการ ทั้งนี้ค่ารัศมีการป้องกันและระยะคุ้มครองจะขึ้นอยู่กับความสูงในการติดตั้งและระดับการป้องกันตามมาตรฐาน NFC 17-102

PREVECTRON2 S 4.50 คืออะไร

PREVECTRON2 S4.50 เป็น หัวล่อฟ้าแบบ ESE (Early Streamer Emission) หรือ สายล่อฟ้า สำหรับ ระบบป้องกันฟ้าผ่า ที่พัฒนาโดย บริษัทจากประเทศฝรั่งเศส เหมาะสำหรับโรงงานอุตสาหกรรม อาคารสูง ศูนย์กระจายสินค้า คลังสินค้าขนาดใหญ่ และโครงการที่ต้องการพื้นที่คุ้มครองกว้าง

หัวล่อฟ้ารุ่นนี้ได้รับการออกแบบและทดสอบตามมาตรฐาน NFC 17-102 ทำงานร่วมกับ สายตัวนำลงดิน (Down Conductor) และ ระบบกราวด์ (Grounding System) เพื่อระบายกระแสฟ้าผ่าลงสู่พื้นดินอย่างปลอดภัย

หลักการทำงานของ Early Streamer Emission (ESE)

PREVECTRON2 S4.50 ใช้เทคโนโลยี Early Streamer Emission (ESE) เพื่อตรวจจับการเปลี่ยนแปลงของสนามไฟฟ้าและสร้างการปล่อยประจุล่วงหน้าในช่วงเวลาที่เหมาะสม

เมื่อเกิดฟ้าผ่า กระแสไฟฟ้าจะถูกนำผ่าน สายตัวนำลงดิน ลงสู่ ระบบกราวด์ ที่ได้รับการออกแบบตามมาตรฐาน NFC 17-102 พร้อมรองรับการติดตั้งร่วมกับ Test Box และ Lightning Flash Counter เพื่อเพิ่มประสิทธิภาพของ ระบบป้องกันฟ้าผ่า

รัศมีการป้องกัน (Protection Radius)

รัศมีการป้องกันของหัวล่อฟ้า PREVECTRON2 S4.50 คำนวณตามมาตรฐาน NFC 17-102 โดยค่ารัศมีจะขึ้นอยู่กับ ระดับการป้องกัน (Protection Level I–IV) และ ความสูงของการติดตั้งหัวล่อฟ้าเหนือพื้นที่ที่ต้องการป้องกัน

สำหรับการติดตั้งที่ความสูง 5 เมตร จากพื้นที่ที่ต้องการป้องกัน จะมีรัศมีการป้องกันดังนี้

ตารางรัศมีการป้องกัน

ระดับการป้องกัน                                             รัศมีการป้องกัน

Level I                                                             68 เมตร

Level II                                                            76 เมตร

Level III                                                           86 เมตร

Level IV                                                           95 เมตร

หมายเหตุ

ค่ารัศมีการป้องกันข้างต้นอ้างอิงจากการติดตั้งหัวล่อฟ้าที่ความสูง 5 เมตร ตามมาตรฐาน NFC 17-102

รัศมีการป้องกันจริงอาจเปลี่ยนแปลงได้ตามความสูงของจุดติดตั้ง ระดับการป้องกันที่เลือก และการออกแบบระบบป้องกันฟ้าผ่าโดยวิศวกร

การเลือกหัวล่อฟ้าควรพิจารณาความสูงของอาคาร ลักษณะพื้นที่ และระดับการป้องกันที่ต้องการ เพื่อให้ระบบป้องกันฟ้าผ่าสามารถครอบคลุมพื้นที่ได้อย่างเหมาะสม ทั้งนี้การออกแบบระบบควรดำเนินการโดยวิศวกรหรือผู้เชี่ยวชาญ เพื่อให้เป็นไปตามมาตรฐานที่เกี่ยวข้องและเกิดประสิทธิภาพสูงสุด

การติดตั้งหัวล่อฟ้า PREVECTRON2 S4.50

การติดตั้ง หัวล่อฟ้า PREVECTRON2 S4.50 หรือ สายล่อฟ้าแบบ ESE ควรดำเนินการตามหลักวิศวกรรมและมาตรฐาน NFC 17-102 เพื่อให้ ระบบป้องกันฟ้าผ่า สามารถครอบคลุมพื้นที่ที่ต้องการและทำงานได้อย่างมีประสิทธิภาพ

หัวล่อฟ้าควรติดตั้งบนเสาหรือโครงสร้างที่มีความแข็งแรง และเชื่อมต่อกับ สายตัวนำลงดิน (Down Conductor) และ ระบบกราวด์ (Grounding System) ที่ได้รับการออกแบบอย่างเหมาะสม เพื่อระบายกระแสฟ้าผ่าลงสู่พื้นดินได้อย่างปลอดภัย

ขั้นตอนการติดตั้งเบื้องต้น

• กำหนดตำแหน่งติดตั้ง หัวล่อฟ้า ตามแบบที่วิศวกรออกแบบ

• ติดตั้งหัวล่อฟ้าบนเสาหรือโครงสร้างที่มีความมั่นคง

• ติดตั้ง สายตัวนำลงดิน (Down Conductor) จากหัวล่อฟ้าสู่ระบบกราวด์

• เชื่อมต่อกับ ระบบกราวด์ (Grounding System) ที่ได้มาตรฐาน

• ตรวจสอบความต่อเนื่องของระบบและค่าความต้านทานดินก่อนเปิดใช้งาน

ข้อควรคำนึงในการติดตั้ง

✔ ตำแหน่งติดตั้งควรสูงกว่าส่วนที่ต้องการป้องกันตามหลักการออกแบบ

✔ เลือกขนาด สายตัวนำลงดิน ให้เหมาะสมกับมาตรฐานและประเภทอาคาร

✔ ระบบกราวด์ ควรมีค่าความต้านทานเป็นไปตามข้อกำหนดของโครงการ

✔ การติดตั้ง หัวล่อฟ้าและระบบป้องกันฟ้าผ่า ควรดำเนินการโดยวิศวกรหรือผู้เชี่ยวชาญ

✔ ควรตรวจสอบและบำรุงรักษา ระบบป้องกันฟ้าผ่า เป็นระยะ เพื่อให้พร้อมใช้งานและมีประสิทธิภาพในระยะยาว
