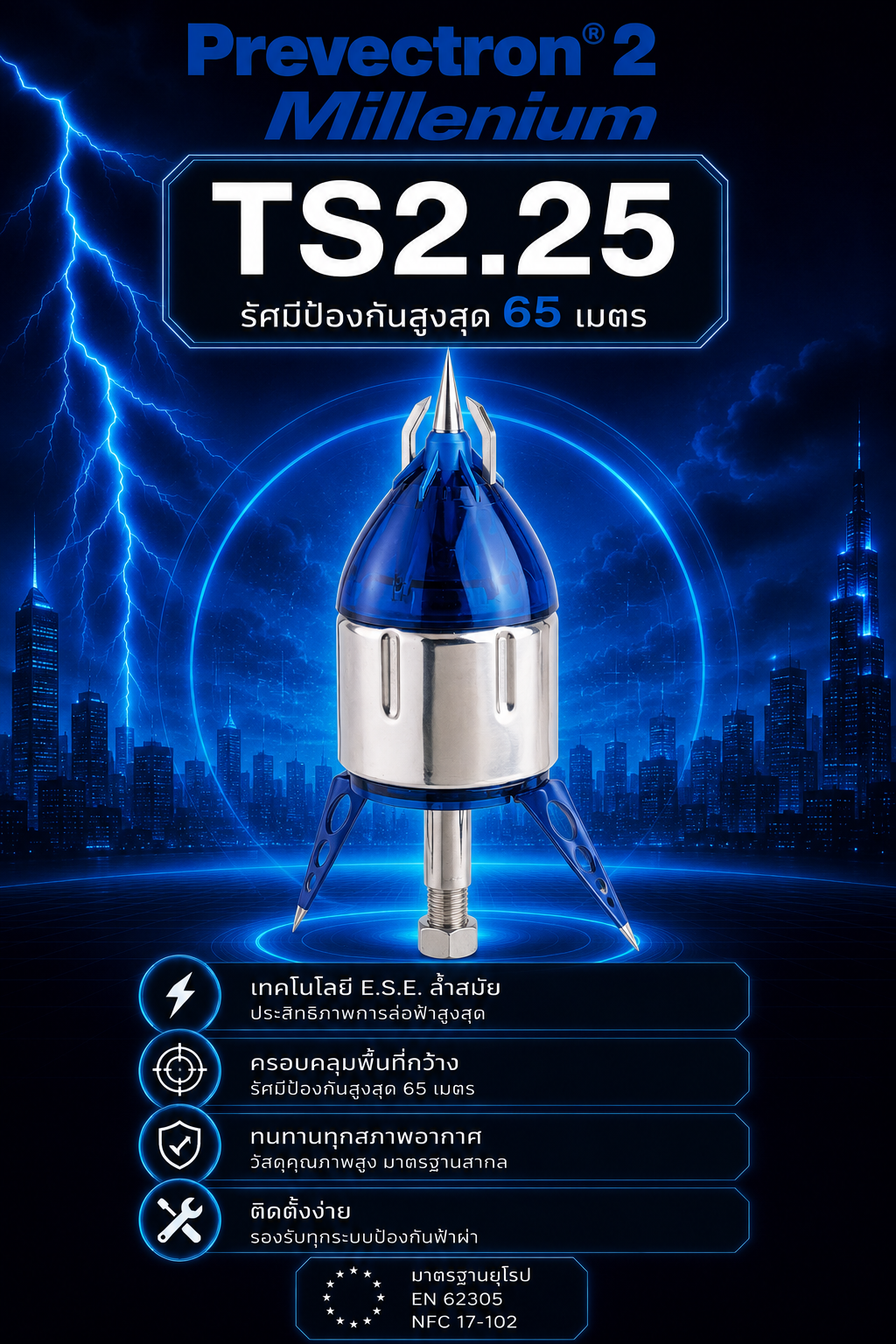

PREVECTRON2 Model : TS2.25

หัวล่อฟ้าแบบ ESE สำหรับระบบป้องกันฟ้าผ่ามาตรฐาน NFC 17-102

หัวล่อฟ้า PREVECTRON2 TS2.25 เป็น หัวล่อฟ้าแบบ ESE (Early Streamer Emission) หรือ สายล่อฟ้า สำหรับ ระบบป้องกันฟ้าผ่า ที่ออกแบบและทดสอบตามมาตรฐาน NFC 17-102 จากประเทศฝรั่งเศส เหมาะสำหรับอาคารขนาดเล็กถึงขนาดกลาง ช่วยเพิ่มประสิทธิภาพของ ระบบป้องกันฟ้าผ่า เมื่อออกแบบและติดตั้งตามหลักวิศวกรรม

จุดเด่นของ PREVECTRON2 TS2.25

🛡 ออกแบบและทดสอบตามมาตรฐาน NFC 17-102
รองรับการใช้งานสำหรับ หัวล่อฟ้าแบบ ESE และการออกแบบ ระบบป้องกันฟ้าผ่า ตามหลักวิศวกรรม

⚡ เทคโนโลยี Early Streamer Emission (ESE)
ช่วยสร้างการปล่อยประจุล่วงหน้า เพื่อเพิ่มประสิทธิภาพของ ระบบป้องกันฟ้าผ่า

🇫🇷 ผลิตโดยบริษัทจาก ประเทศฝรั่งเศส
ผู้เชี่ยวชาญด้าน หัวล่อฟ้า และ ระบบป้องกันฟ้าผ่า ที่มีประสบการณ์ยาวนาน

🏢 เหมาะสำหรับอาคารขนาดเล็กถึงขนาดกลาง
เช่น อาคารสำนักงาน บ้านพักอาศัย อาคารพาณิชย์ คลังสินค้า และโรงงานขนาดเล็ก

🔧 รองรับการติดตั้งร่วมกับระบบป้องกันฟ้าผ่า
สามารถใช้งานร่วมกับ สายล่อฟ้า (Down Conductor), ระบบกราวด์ (Grounding System), Test Box และ Lightning Flash Counter ได้อย่างครบถ้วน

🌦 วัสดุแข็งแรง เหมาะสำหรับการติดตั้งภายนอกอาคาร
ออกแบบให้รองรับการใช้งานในสภาพแวดล้อมภายนอก และเหมาะสำหรับการใช้งานในระยะยาว

ข้อมูลทางเทคนิค

รายการ                                                  รายละเอียด

รุ่น                                                           PREVECTRON2 TS2.25

ประเภท                                                   หัวล่อฟ้าแบบ Early Streamer Emission (ESE)

มาตรฐาน                                                 NFC 17-102

ประเทศผู้ผลิต                                          ประเทศฝรั่งเศส

การใช้งาน                                                ระบบป้องกันฟ้าผ่าสำหรับอาคารและสิ่งปลูกสร้าง

เหมาะสำหรับ                                           อาคารขนาดเล็กถึงขนาดกลาง

ระบบที่ใช้งานร่วม                                     ระบบสายตัวนำลงดิน ระบบกราวด์ และ Lightning Counter

การติดตั้ง                                                ติดตั้งตามการออกแบบของวิศวกรและมาตรฐานที่เกี่ยวข้อง

ข้อมูลทางเทคนิคของ PREVECTRON2 TS2.25 ควรใช้ร่วมกับการออกแบบระบบป้องกันฟ้าผ่าโดยวิศวกร เพื่อกำหนดตำแหน่งติดตั้ง ความสูงของหัวล่อฟ้า ระบบสายตัวนำ และระบบกราวด์ให้เหมาะสมกับลักษณะของอาคารและระดับการป้องกันที่ต้องการ ทั้งนี้ค่ารัศมีการป้องกันและระยะคุ้มครองจะขึ้นอยู่กับความสูงในการติดตั้งและระดับการป้องกันตามมาตรฐาน NFC 17-102

PREVECTRON2 TS 2.25 คืออะไร

PREVECTRON2 TS2.25 เป็น หัวล่อฟ้าแบบ ESE (Early Streamer Emission) หรือ สายล่อฟ้า สำหรับ ระบบป้องกันฟ้าผ่า  ทำหน้าที่เป็นจุดรับกระแสฟ้าผ่าและนำกระแสไฟฟ้าผ่าน สายตัวนำลงดิน (Down Conductor) ลงสู่ ระบบกราวด์ (Grounding System) เพื่อช่วยลดความเสียหายที่อาจเกิดขึ้นกับอาคาร ระบบไฟฟ้า และอุปกรณ์ต่าง ๆ เมื่อออกแบบและติดตั้งตามหลักวิศวกรรม

หัวล่อฟ้า PREVECTRON2 T 2.25 ได้รับการออกแบบและทดสอบตามมาตรฐาน NFC 17-102 เหมาะสำหรับอาคารขนาดเล็กถึงขนาดกลาง เช่น อาคารสำนักงาน บ้านพักอาศัย อาคารพาณิชย์ คลังสินค้า และโรงงานขนาดเล็ก โดยสามารถเลือกรัศมีการป้องกันให้เหมาะสมกับลักษณะของอาคารและระดับการป้องกันที่ต้องการ

ตัวอุปกรณ์ทำงานโดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก และสามารถใช้งานร่วมกับ สายตัวนำลงดิน, ระบบกราวด์, Test Box และ Lightning Flash Counter เพื่อให้ ระบบป้องกันฟ้าผ่า ทำงานได้อย่างครบถ้วนและสามารถตรวจสอบการใช้งานได้ในระยะยาว

หลักการทำงานของ Early Streamer Emission (ESE)

PREVECTRON2 TS2.25 ใช้เทคโนโลยี Early Streamer Emission (ESE) ซึ่งได้รับการพัฒนาสำหรับ ระบบป้องกันฟ้าผ่า โดยอาศัยการเปลี่ยนแปลงของสนามไฟฟ้าในบรรยากาศก่อนเกิดฟ้าผ่า

เมื่อสนามไฟฟ้าระหว่างก้อนเมฆและพื้นดินมีความเข้มสูงขึ้น หัวล่อฟ้า PREVECTRON2 จะตรวจจับการเปลี่ยนแปลงดังกล่าวและสร้างการปล่อยประจุล่วงหน้า (Early Streamer) ในช่วงเวลาที่เหมาะสม เพื่อให้หัวล่อฟ้าทำหน้าที่เป็นจุดรับกระแสฟ้าผ่าตามหลักการของ หัวล่อฟ้าแบบ ESE

หลังจากรับกระแสฟ้าผ่าแล้ว กระแสไฟฟ้าจะถูกนำผ่าน สายตัวนำลงดิน (Down Conductor) ไปยัง ระบบกราวด์ (Grounding System) ที่ได้รับการออกแบบตามหลักวิศวกรรม ช่วยลดความเสี่ยงต่อความเสียหายของอาคาร เครื่องจักร ระบบไฟฟ้า และอุปกรณ์อิเล็กทรอนิกส์

เพื่อให้ ระบบป้องกันฟ้าผ่า ทำงานได้อย่างมีประสิทธิภาพ หัวล่อฟ้า PREVECTRON2 TS2.25 ควรติดตั้งร่วมกับ สายตัวนำลงดิน, ระบบกราวด์, Test Box และ Lightning Flash Counter ตามมาตรฐานและการออกแบบของวิศวกร

รัศมีการป้องกัน (Protection Radius)

รัศมีการป้องกันของหัวล่อฟ้า PREVECTRON2 TS2.25 คำนวณตามมาตรฐาน NFC 17-102 โดยค่ารัศมีจะขึ้นอยู่กับ ระดับการป้องกัน (Protection Level I–IV) และ ความสูงของการติดตั้งหัวล่อฟ้าเหนือพื้นที่ที่ต้องการป้องกัน

สำหรับการติดตั้งที่ความสูง 5 เมตร จากพื้นที่ที่ต้องการป้องกัน จะมีรัศมีการป้องกันดังนี้

ตารางรัศมีการป้องกัน

ระดับการป้องกัน                                             รัศมีการป้องกัน

Level I                                                                42 เมตร

Level II                                                               49 เมตร

Level III                                                              57 เมตร

Level IV                                                              65 เมตร

หมายเหตุ

ค่ารัศมีการป้องกันข้างต้นอ้างอิงจากการติดตั้งหัวล่อฟ้าที่ความสูง 5 เมตร ตามมาตรฐาน NFC 17-102

รัศมีการป้องกันจริงอาจเปลี่ยนแปลงได้ตามความสูงของจุดติดตั้ง ระดับการป้องกันที่เลือก และการออกแบบระบบป้องกันฟ้าผ่าโดยวิศวกร

การเลือกหัวล่อฟ้าควรพิจารณาความสูงของอาคาร ลักษณะพื้นที่ และระดับการป้องกันที่ต้องการ เพื่อให้ระบบป้องกันฟ้าผ่าสามารถครอบคลุมพื้นที่ได้อย่างเหมาะสม ทั้งนี้การออกแบบระบบควรดำเนินการโดยวิศวกรหรือผู้เชี่ยวชาญ เพื่อให้เป็นไปตามมาตรฐานที่เกี่ยวข้องและเกิดประสิทธิภาพสูงสุด

การติดตั้งหัวล่อฟ้า PREVECTRON2 TS2.25

การติดตั้ง หัวล่อฟ้า PREVECTRON2 TS2.25 หรือ สายล่อฟ้าแบบ ESE ควรดำเนินการตามหลักวิศวกรรมและมาตรฐาน NFC 17-102 เพื่อให้ ระบบป้องกันฟ้าผ่า สามารถครอบคลุมพื้นที่ที่ต้องการและทำงานได้อย่างมีประสิทธิภาพ

หัวล่อฟ้าควรติดตั้งบนเสาหรือโครงสร้างที่มีความแข็งแรง และเชื่อมต่อกับ สายตัวนำลงดิน (Down Conductor) และ ระบบกราวด์ (Grounding System) ที่ได้รับการออกแบบอย่างเหมาะสม เพื่อระบายกระแสฟ้าผ่าลงสู่พื้นดินได้อย่างปลอดภัย

ขั้นตอนการติดตั้งเบื้องต้น

• กำหนดตำแหน่งติดตั้ง หัวล่อฟ้า ตามแบบที่วิศวกรออกแบบ

• ติดตั้งหัวล่อฟ้าบนเสาหรือโครงสร้างที่มีความมั่นคง

• ติดตั้ง สายตัวนำลงดิน (Down Conductor) จากหัวล่อฟ้าสู่ระบบกราวด์

• เชื่อมต่อกับ ระบบกราวด์ (Grounding System) ที่ได้มาตรฐาน

• ตรวจสอบความต่อเนื่องของระบบและค่าความต้านทานดินก่อนเปิดใช้งาน

ข้อควรคำนึงในการติดตั้ง

✔ ตำแหน่งติดตั้งควรสูงกว่าส่วนที่ต้องการป้องกันตามหลักการออกแบบ

✔ เลือกขนาด สายตัวนำลงดิน ให้เหมาะสมกับมาตรฐานและประเภทอาคาร

✔ ระบบกราวด์ ควรมีค่าความต้านทานเป็นไปตามข้อกำหนดของโครงการ

✔ การติดตั้ง หัวล่อฟ้าและระบบป้องกันฟ้าผ่า ควรดำเนินการโดยวิศวกรหรือผู้เชี่ยวชาญ

✔ ควรตรวจสอบและบำรุงรักษา ระบบป้องกันฟ้าผ่า เป็นระยะ เพื่อให้พร้อมใช้งานและมีประสิทธิภาพในระยะยาว
